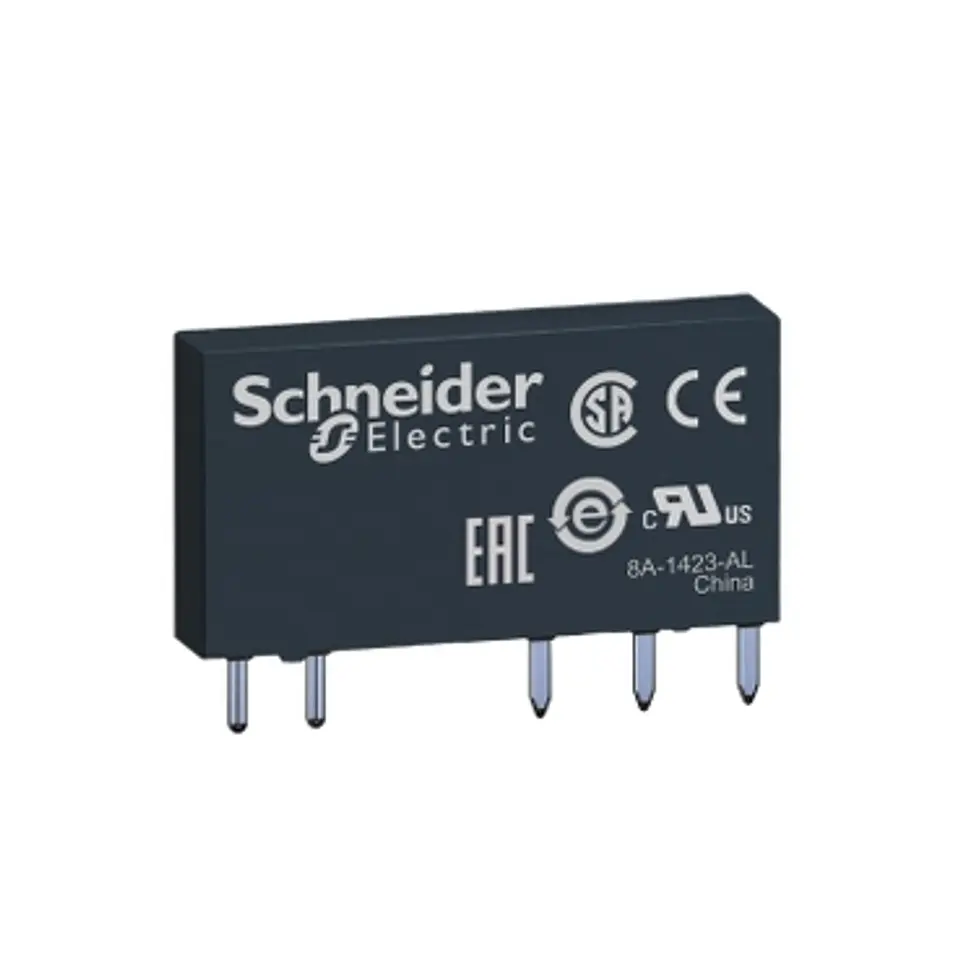

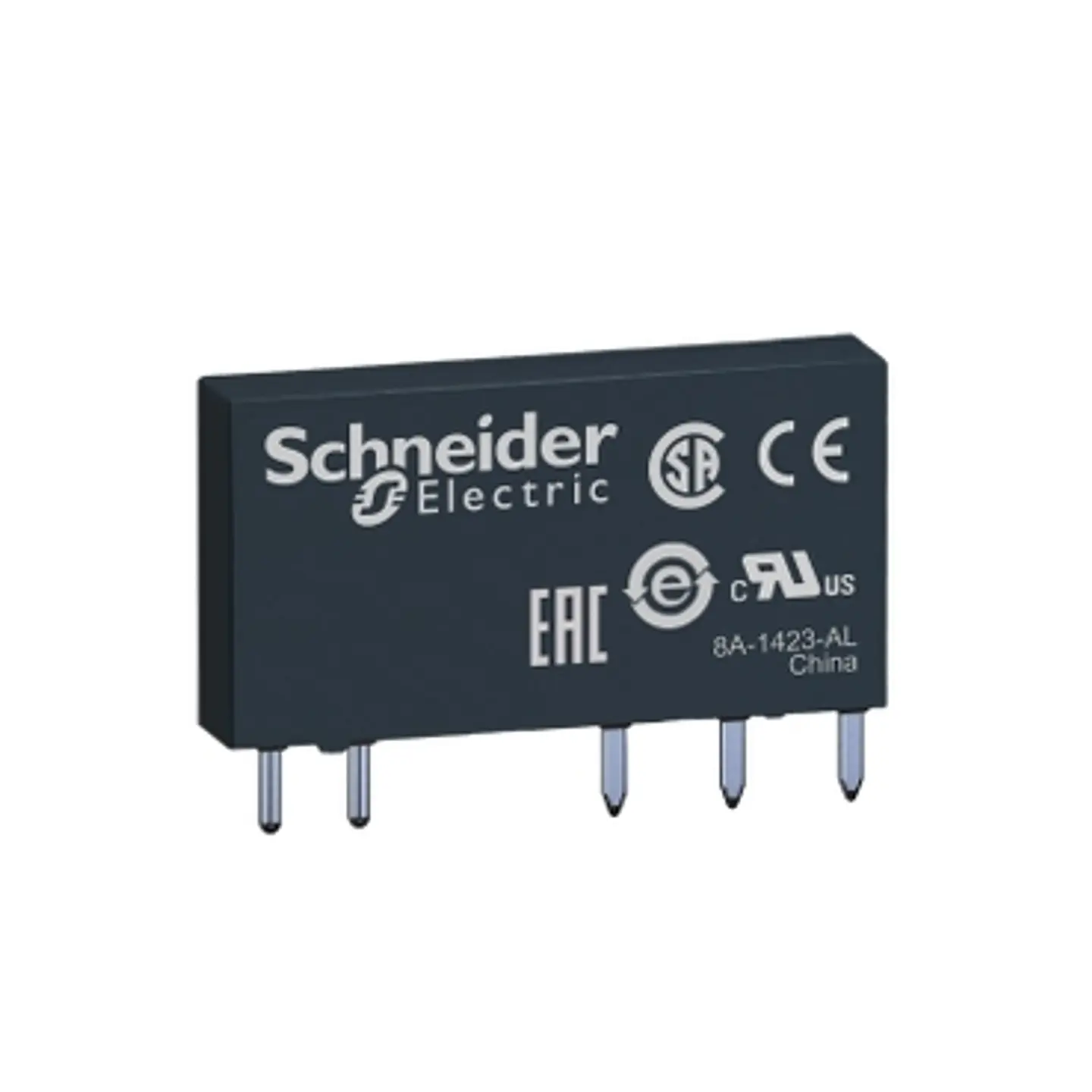

Rele slim Schneider de interfaz 24V DC - 6A - 1C/O MODELO RSL1AB4BD

Posee una amplia selección de contactos para un uso de corriente de alta intensidad nominal. Ayuda a reducir el tamaño de los armarios y aumenta la fiabilidad de la máquina. Puedes montarla en casi cualquier lugar. Uno de los relés de interfaz más pequeños del mercado, con una anchura de 6 mm, se puede instalar casi en cualquier lugar. Fácil instalación y extracción del relé de su toma. Es compatible con requisitos de aplicación de corriente de nivel bajo o de alto poder de corte. Funcionalidad de los sistemas automatizados lógicos cableados para complementar las funciones de los controladores lógicos programables industriales (PLC). "Capacidad de trabajo de los sistemas lógicos automatizados con cableado fijo para complementar las funciones de los controladores lógicos programables (PLC) industriales". La pantalla de estado con LED indica claramente el día y la noche. "La pantalla de estado con LED indica claramente el día y la noche".
Principal

Gama De Producto	Relés electromecánicos Harmony
nombre de serie	RSL series
Tipo de Producto o Componente	Reles con montaje plug-in
tipo de relé	Slim interface relay
Funcionamiento del contacto	Estándar
Tipo y composición de contactos	1 C/O
Tipo de Control	Sin botón de prueba bloqueable
LED de estado	Sin
[Uc] tensión del circuito de control	24 V DC
corriente térmica nominal	6 A a -40…55 °C

Complementos

[Uimp] Resistencia a picos de tensión	6 kV conforme a IEC
[Ie] intensidad de funcionamiento nominal	6 A AC-1/DC-1) conforme a IEC/UL
corriente mínima de conmutación	100 mA
tensión mínima de conmutación	12 V
capacidad mínima de conmutación	120 mW
límites tensión de funcionamiento nominal	18...33.6 V CC
[Ui] Tensión nominal de aislamiento	250 V conforme a IEC 277 V conforme a cUL
duración de maniobra	5 ms Restauración 12 ms
Tensión máxima de conmutación	277 V
9 mm triángulo inserto macho	>= 0,05 Uc
2 abrazaderas	6 A a 250 V Ac 0,5 mm de distancia de montaje
capacidad de conmutación máxima	1500 VA 150 W
Descripción terminales iso n°1	(11-12-14)OC (A1-A2)CO
resistencia media	3390 Ohm a 23 °C +/- 15 %
consumo medio en W	0,17 W
Durabilidad Mecánica	10000000 Ciclos
Durabilidad eléctrica	60000 Ciclos, 6 A a 250 V, AC-1 C/O
fiabilidad de la función de seguridad	B10d = 60000
rango de operación	<= 360 cycles/hour en carga <= 18000 cycles/hour Sin carga
categoría de protección	RT III
Soporte De Montaje	Zócalo o PCB
Posición de funcionamiento	Cualquier posición
niveles de ensayo	Nivel A montaje en grupo
Presentación del dispositivo	Producto completo
material de los contactos	Aleación de plata (AgSnO2)
forma del pin	Plano (tipel PCB)
